הקמת סביבת ארדווינו לפיתוח סנסור לחות

שלב א – התקנת סביבת פיתוח

הורידו והתקינו ארדווינו מהאתר

https://www.arduino.cc/en/software

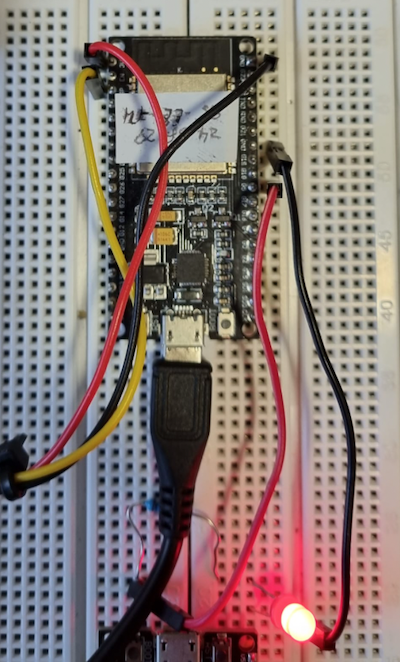

שלב ב – חיבור המעגל פיתוח

חברו את מעגל הפיתוח בעזרת הכבל למחשב

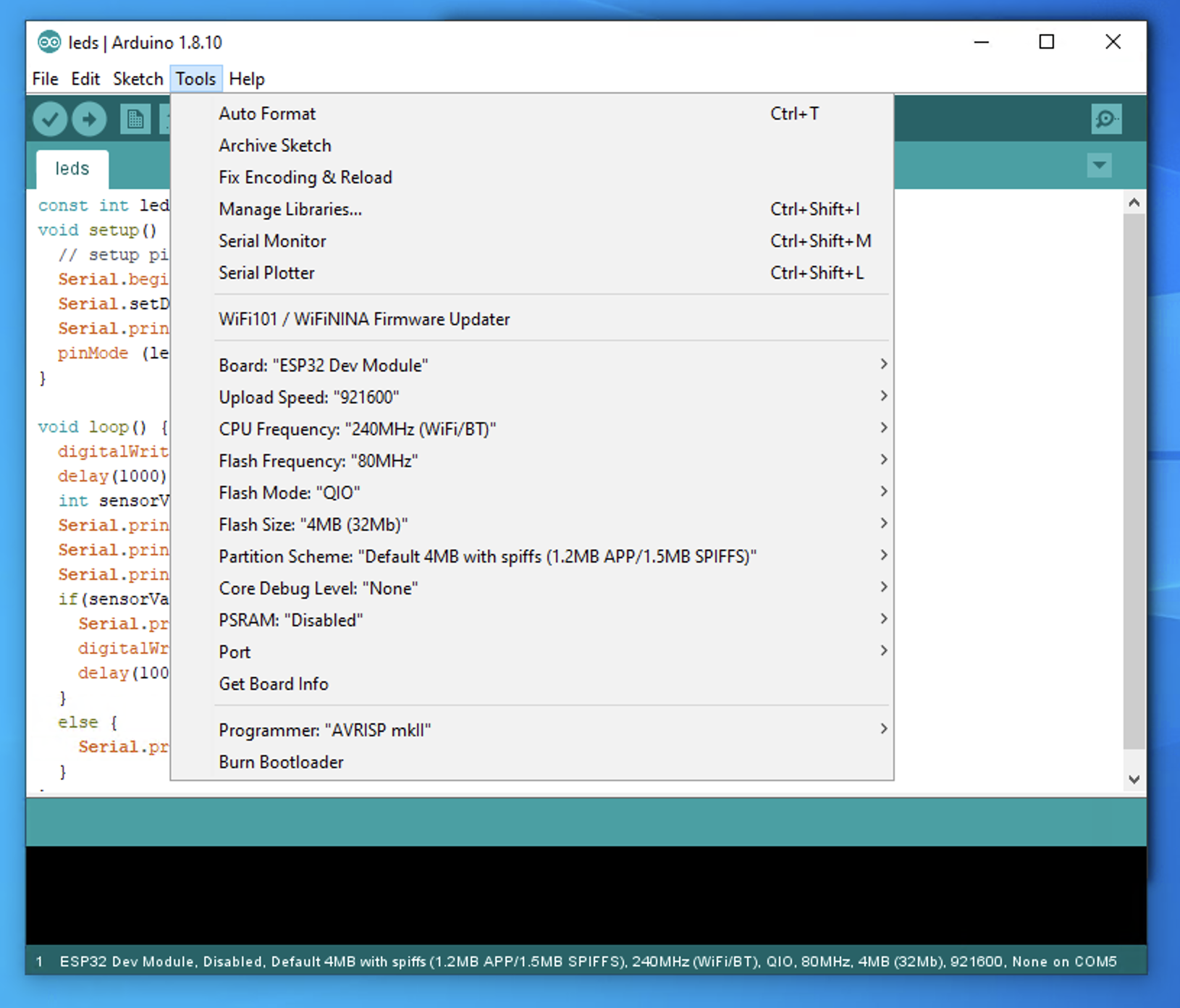

אלו ההגדרות שצריך לראות

שלב ג – הכינו את קוד הבדיקה לצורך כתיבה לצ׳יפ

#include "WiFi.h"


const int ledPin = 5;


void connectToWiFi()
{
  // Wifi credentials
  const char *WIFI_SSID = "******";
  const char *WIFI_PASSWORD = "******";
  WiFi.mode(WIFI_STA);
  WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
  // Only try 15 times to connect to the WiFi
  int retries = 0;
  while (WiFi.status() != WL_CONNECTED && retries < 15){
    delay(500);
    Serial.print(".");
    retries++;
  }
  // If we still couldn't connect to the WiFi, go to deep sleep for a minute and try again.
  if(WiFi.status() != WL_CONNECTED){
    esp_sleep_enable_timer_wakeup(1 * 60L * 1000000L);
    esp_deep_sleep_start();
  }
  Serial.print("Connected to Network:");
  Serial.println(WIFI_SSID);
}

void setup() {
  // setup pin 5 as a digital output pin
  Serial.begin(115200);
  connectToWiFi();
  Serial.setDebugOutput(true);
  Serial.println("Start");
  pinMode (ledPin, OUTPUT);
}

void loop() {
  digitalWrite (ledPin, HIGH);  // turn on the LED
  delay(1000); // wait for half a second or 500 milliseconds
  int sensorValue = analogRead(A0);//get the sensor read
  Serial.print(F("sensorValue: "));
  Serial.println(sensorValue);
  Serial.print(F("Led Color: "));
  if(sensorValue < 2800) {
    Serial.println("Red");
    digitalWrite (ledPin, LOW); // turn off the LED
    delay(1000); // wait for half a second or 500 milliseconds
  }
  else {
    Serial.println("Green");
  }
}

שלב ד – העברת הקוד לצ׳יפ

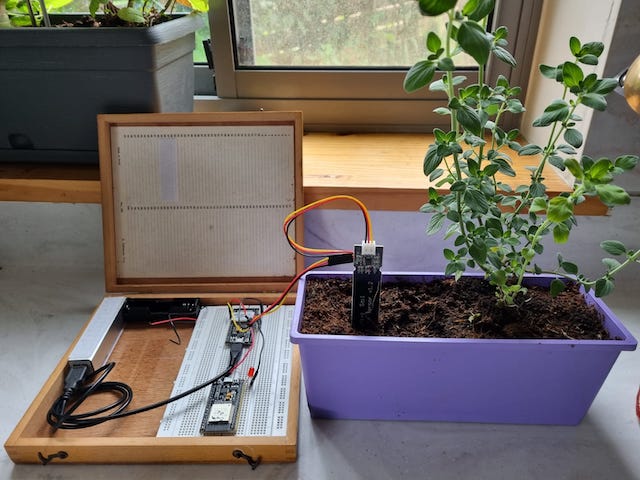

שלב ה – מדידת הלחות באדמה והשקייה בהתאם

•
